Staker do znakowania dróg - Punktak

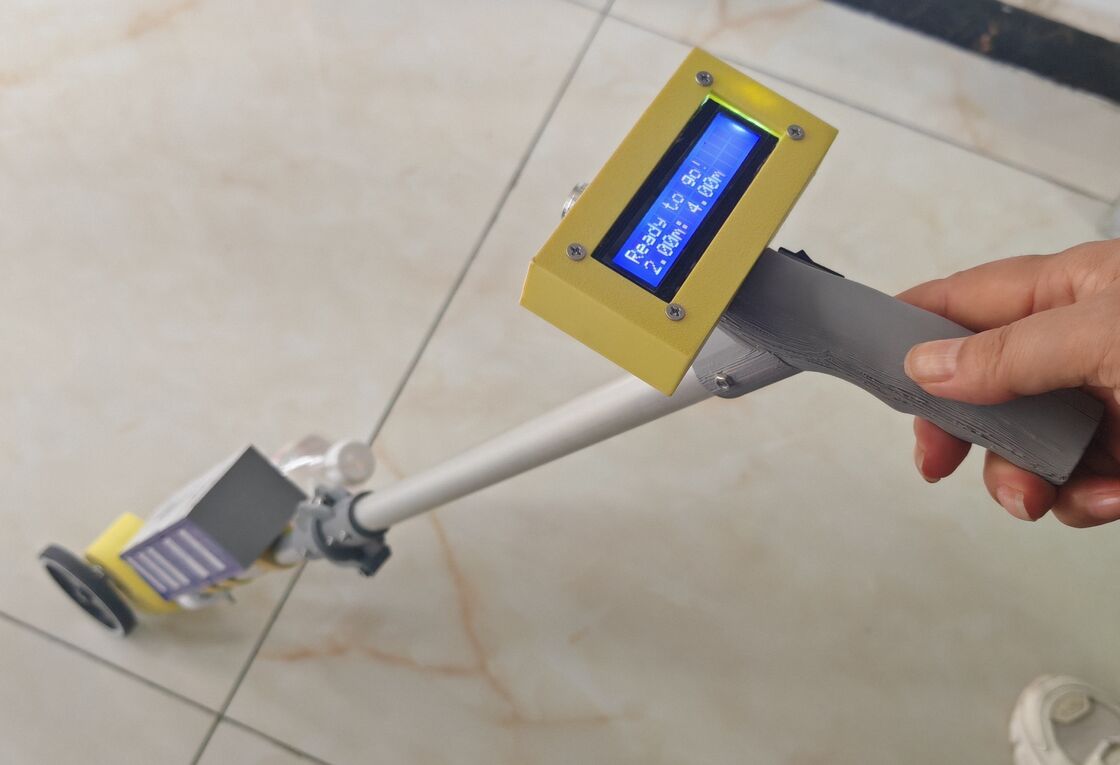

Wózek do znakowania dróg (znacznik punktowy do układania nawierzchni)

Jest to narzędzie pozycjonujące do układania oznakowania drogowego. Rozpyla kropki znakujące na nawierzchni, aby zapewnić odniesienie dla maszyn do znakowania termoplastycznego i natryskowego na zimno, zastępując tradycyjne pomiary taśmą i znakowanie wapnem.

Po przesunięciu do przodu, stykające się z podłożem koło pomiarowe toczy się po nawierzchni i napędza współosiowy enkoder obrotowy. Stałe impulsy są generowane na każdy pełny obrót koła. Kontroler oblicza odległość przebytej drogi na podstawie sygnałów impulsowych. Przy stałym obwodzie koła można dokładnie zmierzyć przemieszczenie. Mniejsze koło zapewnia wyższą precyzję.

Główne zastosowania

1.    Układ linii przerywanych: Generuje rozmieszczone kropki odniesienia zgodnie z krajowymi normami specyfikacji linii przerywanych (np. 2‑4). Maszyny znakujące pracują wzdłuż kropek, aby zapewnić zgodność wymiarów ciągłych i przerw.

2.    Pozycjonowanie znaków specjalnych: Układ linii spowalniających, linii prowadzących, pasów wibracyjnych, przejść dla pieszych i pozycji słupków odblaskowych.

3.    Funkcja koła pomiarowego: Tryb tylko odległości bez rozpylania tuszu do statystyk przebiegu budowy.

Komponenty

·         Koło pomiarowe z enkoderem: Akwizycja przebytej odległości, obwód koła 300 mm

·         Główna płyta sterująca: Wbudowana bateria litowa

·         Dysza natryskowa: Rozpyla tusz na bazie wody (biały lub inne kolory) do tworzenia znaków układu na nawierzchni

·         Pojemnik na tusz: Zwykła butelka po napoju może być używana do przechowywania tuszu

·         Korpus: Składany drążek pchający ze stopu aluminium ułatwiający transport

·         Kontroler: Do konfiguracji parametrów operacyjnych

Kluczowe specyfikacje

·         Ustawienie linii przerywanych: Konfiguracja parametrów niestandardowych wielosegmentowych

·         Pomiar odległości: Automatyczne zliczanie całkowitego przebiegu budowy

·         Dokładność znakowania punktowego: ±2 mm
